飞利浦核磁共振成像单次激发TSE

脉冲序列	在单次激励后，使用TSE方法测量所有K轮廓。 也称为SSh-TSE。

属性	较长的TE（最长达2000ms） 增强流动并减少来自其他组织的信号。 TSE因子较大（最大为256），会使成像速度较快。 成像质量与患者合作程度无关（扫描时间很短）。 血管信号强度可能不一致。 每层的采集时间：少于1s，或者甚至少于500ms。 TSE因子乘以回波间隔。
应用	非常适合具有长T2的组织：胰腺管、尿道管和胆管。 T2W截面成像。 仅液体成像（例如：MRCP）
对比度由下列参数决定	重复时间TR 回波时间TE
扫描模式	M2D-自由呼吸、MS-屏气、（3D，2D）。

TSE因子

• 设置为用于单次激发扫描的最大值。
• 影响回波间隔。

"SSh-TSE多层屏气"方法中的不同回波间隔

左：SSh-TSE：TE 90 ms，回波间隔为4ms。
右：SSh-TSE：TE 90 ms，回波间隔为7.6 ms。
因为回波间隔太长，成像质量会急剧下降。

重复时间

• 设置为"最短"，与一个无穷大的值对应。
• 在多层中，重复时间等于扫描时间。
• 在M2D中，重复时间小于或等于800ms。

半扫描

• 启用以减少扫描时间。

半扫描因子

• 调整为最小回波间隔。
  因子越大，回波间隔越短。

NSA

• 应设置为"1"以使用单次激发TSE。

如果强制使用2 NSA（例如：Q体部线圈、LR卷摺方向或卷摺伪影抑制），则调整体素大小来执行SSh-TSE。

TSE启动回波(0-64)

• 额外生成的且不用于数据采集的回波数。

对于具有短T2的组织，为去除不想要的信号，第一短回波不用于数据采集。

SSh-TSE：启动回波。

生成的回波总数等于启动回波与TSE因子之和。

例如：TSE因子256+启动回波10 = 回波总数266。

关于SSh-TSE的详细信息

可以用两种不同方法执行SSh-TSE：

多层扫描模式(MS/BH)下的屏气技术

• 根据激发长度，在一个屏气周期内测量多层甚至全部层。
• 相继快速获得激发。高数量的180o 脉冲将产生MTC作用。

MS/BH中的层顺序

• 设为隔行扫描，以防串扰。这意味着对层进行激励，以获取最佳空间和暂时距离。

M2D扫描模式中的自由呼吸方法(M2D/FB)

• M2D/FB采用"呼吸触发"。
• 在呼吸周期内，在呼气时测量一个层。

• 激发之间的间隔时间比MS/BH中长很多，这样可产生较少的MTC作用和T1影响。

在M2D/FB中的呼吸触发延迟

• 可用于上腹部的SSh自由呼吸TSE和TFE。可以很好地在呼气相位中对层激励进行定时。

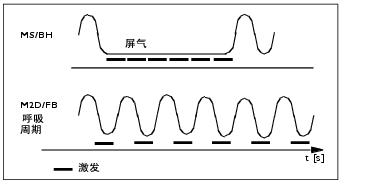

MS屏气方法和M2D自由呼吸方法中的激发测量。

M2D/FB。左：TE 40 ms，右：TE 100 ms。

MS/BH。左：TE 40 ms。肝脏中的MTC作用。
右：TE 100 ms。肝脏和肾脏中的MTC作用。

使用SSh-TSE的MRCP。
