飞利浦核磁共振成像EPI - 平面回波成像

EPI采集和快速跳跃K空间轨迹。

脉冲序列	通过快速切换读出的梯度极性，您可以由FID或脊柱回波生成梯度回波链。 可以作为单次激发或多次激发EPI执行。

属性	这是一种非常快速而灵活地成像技术。它可以加速所有成像方法，如SE、FFE、TFE、(ST)IR、TSE和混合序列。 比非EPI序列的SNR更小（读出梯度更强）。 比非EPI序列的伪影水平更高。 在相位编码方向有较大的WFS伪影。
应用	神经 心脏（灌注和实时电影成像） 腹部 乳房X线照相技术（3D T1-FFE-EPI对比研究） 不合作患者或儿科患者
对比度由下列参数决定	加速成像序列的对比参数
扫描模式	取决于配置：2D、M2D、MS或2D、M2D、MS、3D。

脉冲序列

k空间中EPI的采集轨迹不同于传统成像方法。

• 从单个RF激励中采集多个相位编码线，而非单一线。

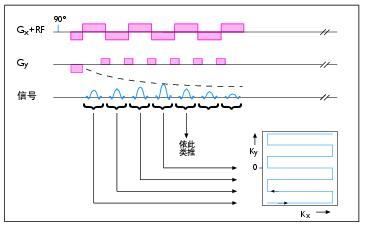

• 强大迅速的读出梯度Gx切换（振荡）与弱相位编码梯度Gy配合使用。k空间的每个横断均通过正读出梯度脉冲或反读出梯度脉冲而获得。

• 由于Gy梯度幅度较小，将会在Kx方向产生高速度，在Ky方向产生低速度。

Z字形路径

如果使用固定相位编码梯度和振荡读出梯度，则K空间将以Z型路径进行横断。

快速跳跃梯度

快速跳跃梯度是一种更好的方式：将一系列窄Gy梯度脉冲与快速切换读出梯度Gx配合应用。在Ky方向运行时只需部分时间，这将会产生较高速度：只在Ky方向具有高速度。

正脉冲Gx导致从左到右横断k空间。然后，第一个正Gy与翻转的Gx梯度一起迅速跳跃，从而导致在k空间中向上并从右向左运动。这个运动将重复进行，直到k空间完成。

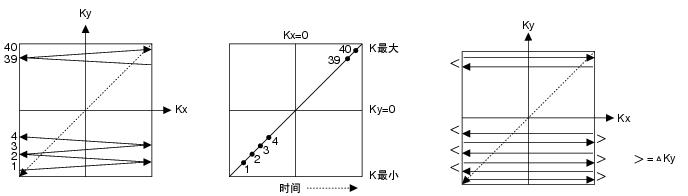

左：Z字形路径。右：快速跳跃梯度。

多次激发EPI与单次激发EPI

特征	单次激发EPI	多次激发EPI
轮廓采集	单次激励后生成的所有轮廓 EPI因子等于轮廓数。

每次激励生成的轮廓数有限
伪影水平	高（鬼影和模糊） 由于采样时间较长	低 由于采样时间较短
扫描时间	短	长
先决条件	B0均匀性非常好。 切换梯度强而快。	无需非常强大的梯度系统
属性	低扫描分辨率（使用较大体素、半扫描）	需要根据驰豫时间进行调整。

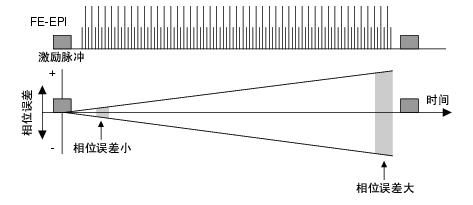

单次激发EPI中的相位误差

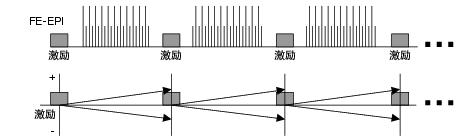

多次激发EPI；相位误差较少

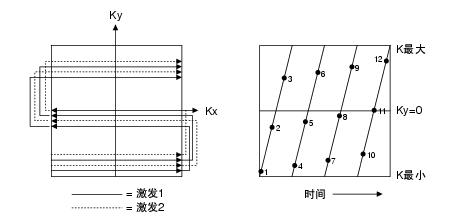

多次激发EPI。

对比度

EPI应考虑为现有扫描方法中的一种"快速成像模式"。

方法	对比度由下列参数 决定	序列过程
SE-EPI	TR、TE	90o 激励脉冲、180o 重聚焦脉冲、EPI回波链

IR-EPI	TR、TE、TI	180o 翻转脉冲、90o 激励脉冲、180o 重聚焦脉冲、EPI回波链
FFE-EPI	TR、TE、翻转角	RF激励脉冲、EPI回波链
TFE-EPI	PP延迟、激发持续时间	PP、RF激励脉冲、EPI回波链

TE

在EPI中，可以启用"半扫描"来控制TE。可根据EPI因子来选择特定半扫描值。如果输入的半扫描因子与TE、EPI因子和体素大小（扫描百分比和RFOV）冲突，则会自动选择最接近的可能值。实际扫描百分比可在信息页上找到。

备注

不能用"部分回波"执行EPI。

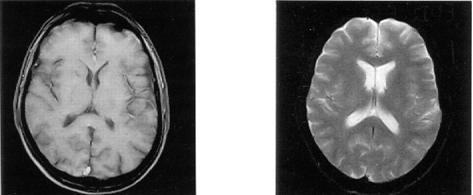

左：FFE-EPI。右：SE-EPI。

左：STIR-EPI，模数图。右：IR-EPI。

伪影

• 模糊
• 出现原因：对外部Ky值进行采样前，MR信号几乎已消失。当T2驰豫时间比采样时间短很多时，会出现此情况。而且这种情况会因磁场不均匀性而增强。磁场不均匀性由局部梯度所导致。
• 抑制方法：在单次激发中快速对信号采样，或将扫描分割为多次激发。

• 鬼影

• 出现原因：梯度链中有极其微小的不完善处，或者由于能够导致相位误差的场不均匀性所致。
• 抑制方法：使用具有SMART的2NSA（无抑制卷摺伪影）。

• 磁化率伪影和图像变形

• 当相位编码方向有位移时出现。出现时，您会发现信号强度较高。伪影大小取决于EPI因子。
• 尤其在FFE-EPI中，可能会非常严重。并可出现在颅骨、鼻窦、心肺结合处、肠和其他组织 - 空气边界处。

• 产生和加剧原因：使用幅度很小的快速跳跃梯度（增强对磁场不均匀性的敏感性）。

• 抑制方法：在区域内使用匀场或使用薄层、较短的TE或较小的EPI因子。

• 水脂化学位移(WFS)

• 发生在相位编码方向。EPI因子几乎高于非EPI序列中的EPI因子。因此，通常需要通过SPIR来进行脂肪抑制。

通过"最小值"选项，可扩大"水脂化学位移"参数的范围。实际WFS将显示在信息页上。

• 流动伪影
• 发生的很大程度上是由于EPI中所用的TE最小值较长。
• 出现原因：交替读出梯度对流动引起的相位位移非常敏感，而这些相位位移对于在正负读出波形上收集到的信号各不相同。
• 可通过流动补偿进行抑制。

相关参数

• 快速成像模式
• 单次激发EPI
• EPI因子
• BH校准
